Tankvision Bestandsmanagement

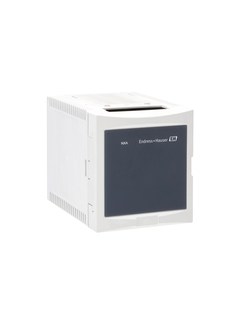

Gauge Link NXA20
Erfasst Daten von Nicht-Endress+Hauser Feldgeräten und überträgt sie an ein anderes System (Modbus)
Gauge Link NXA20 erfasst die Parameter von Tankmessgeräten mit TRL/2-Protokoll von Emerson Rosemount oder BPM-Protokoll von Honeywell Enraf und wandelt das Signal in Modbus RS485 als ein Bestandteil des speziellen Tankbestandssystems Tankvision um. Zusammen mit Tank Scanner ermöglicht Gauge Link das Management der Altprotokolle sowie die schrittweise Aufrüstung der Anlage für erhöhte Flexibilität. Aufgrund seiner modularen Struktur eignet sich das System in idealer Weise für kleine Depots sowie größere Tanklager.
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Eingang
Enraf BPM; Saab TRL/2
-
Ausgang
Modbus RS485
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
-
Altprotokollmanagement
-
Schrittweise Anlagenaufrüstung
-
Höhere Systemverfügbarkeit
-
-
Anwendungsgebiet
Erfasst Parameter von Tankmessgeräten; Geeignet für Tanklager mit verschieden Protokollen zur Kommunikation mit installierten Feldgeräten.
Stellt Tank Scanner NXA820 über Modbus Daten zur Verfügung
Umgebungstemperatur: -40 bis 60 °C
Dokumente / Handbücher / Software
-
Tankvision Gauge Link NXA20
Tankvision Gauge Link NXA20
Technische Information (TI) -
Modbus Map Protocol - Enraf BPM / Emerson TRL/2 to RS485 Modbus
Modbus Map Protocol - Enraf BPM / Emerson TRL/2 to RS485 Modbus
Betriebsanleitung (BA) -
Operating Instructions - Installation, Operation and Maintenance Manual
Operating Instructions - Installation, Operation and Maintenance Manual
Betriebsanleitung (BA) -
Electronics basic version and PC boards
Installation Instructions
Prosonic S FMU9x; Tankvision NXA20, NXA82x
Einbauanleitung (EA) -
Tankvision Gauge Link
NXA20
NMi Test certificate
TC8730, revision 0Zertifikat (ZE) -
Tankvision Gauge Link NXA20
Special Documentation
Technical documentation resources information
Sonderdokumentation (SD) -
Tankvision
Produktwurzel: NXA20-
Erklärungsnummer: HE_00960_01.18
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Micropilot S, SYSTEM, Tankvision, TERMINALVISION
Produktwurzel: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
Region/Land: Russia (GOST)
Zulassungsstelle: Rosstandart
Zulassungsnummer: DE.C.29.004.A_66368MetrologyRussisch -
Tankvision
Produktwurzel: NXA20-, NXA820-, NXA821-
Region/Land: Europa
Zulassungsstelle: PTB
Zulassungsnummer: DE-16-M-PTB-0109MetrologyDeutsch , Englisch
Zubehör / Ersatzteile
-
-
Bestellnummer
Gerät ist nicht reparierbar.
-
Bestellnummer
Keine Ersatzteile lieferbar.
-
