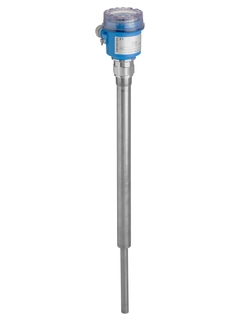

Soliphant FTM21
Kompakter Vibrations-Grenzschalter für Schüttgüter mit Edelstahlgehäuse (316L)
Der Soliphant FTM21 ist ein Grenzschalter für Applikationen mit fein- oder grobkörnigen, nicht fluidisierten Schüttgütern. Die unterschiedlichen Bauformen ermöglichen einen vielfältigen Einsatz. Auch für den Einsatz in staubexplosionsgefährdeten Bereichen sind Zertifikate vorhanden.
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Prozesstemperatur
-40°C ... 150°C
-
Prozessdruck absolut / max. Überlastdruck
Vakuum ... 25 bar
-
Min. Mediumsdichte
200 g/l
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Kein Abgleich notwendig, einfache Inbetriebnahme (plug and play)
Messung ist unempfindlich gegen Ansatz oder externe Vibration
Keine mechanisch bewegten Teile, wartungsfrei
Sensormaterial 316L, kaum Abrasion auch bei Baustoffen
Kunststoffgehäuse mit...
-
Anwendungsgebiet
Grenzschalter für feinkörnige Schüttgüter.
Prozessanschluss: Gewinde
Temperatur: -40 bis +150 °C
Druck: -1 bis +25 bar
Sensorlänge: 500 mm, 1.000 mm, 1.500 mm
Sensormaterial: 316L
Internationale Explosionsschutzzertifikate
Dokumente / Handbücher / Software
-
Soliphant T FTM20, FTM21
Technische Information
Robuster Grenzschalter für Schüttgüter,
auch für staubexplosionsgefährdete BereicheTechnische Information (TI) -
Soliphant T FTM21
Operating Instructions
Sliding sleeve for unpressurised operation, IP65
Kurzanleitung (KA)12/04Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Soliphant T FTM21
Operating Instructions
Sliding Sleeve, pressurised
Kurzanleitung (KA)05/08Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Operating Instructions
Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areasKurzanleitung (KA)01/18Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170 °C Da/Dc
Ex-Sicherheitshinweise (XA) -
Safety Instructions
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043Ex-Sicherheitshinweise (XA) -
Safety Instructions
Soliphant T FTM20, FTM21
II 1/3 D Ex ta/tc IIIC T170°C Da/Dc
KEMA 04 ATEX 2254Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
NEPSI:
Ex tD A20/22 IP6X T170 °C
Safety Instructions
Vibronic Limit Switches, Bulk Solids
Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
Warning
Warning: Do not damage the Sensor.
!Sonderdokumentation (SD) -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Arbeitsgebiete (FA)09/19Spanisch -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vracArbeitsgebiete (FA)03/19fr -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Arbeitsgebiete (FA)03/17Deutsch -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Kompetenzbroschüre (CP)01/17Spanisch -
Discharging control of filter dust
Soliphant T - FTM20 high level detection in a filter dust collector
Fallbeispiele (CS)10/07Englisch -
Control of discharging gates in silica flour vessel
Soliphant T - FTM20 high level alarm operates in vessel that is
discharged with pressure burstsFallbeispiele (CS)10/07Englisch -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Kataloge (EC)10/18Niederländisch -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Kataloge (EC)09/19fr -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Kataloge (EC)06/20Deutsch -
Animation Messprinzip Vibronik
Animation DE flv 480x270
Animation10/12Deutsch -
Animation Messprinzip Vibronik
Animation DE mp4 1280x720
Animation10/12Deutsch -
Measuring Principle Vibronic
Animation EN flv 480x270
Animation09/12Englisch -
Measuring Principle Vibronic
Animation EN mp4 1280x720
Animation09/12Englisch -
Measuring Principle Vibronic
Animation ES mp4 1280x720
Animation05/13Englisch -
Animation Measuring Principle Vibronic FR
Animation FR flv 480x270
Animation05/13fr -
Measuring Principle Vibronic
Animation ES flv 480x270
Animation05/13Spanisch -
Animation Measuring Principle Vibronic FR
Animation FR mp4 1280x720
Animation05/13fr -
Measuring Principle Vibronic
Animation IT mp4 1280x720
Animation01/13Italienisch -
Measuring Principle Vibronic
Animation IT flv 480x270
Animation01/13Italienisch -
Measuring Principle Vibronic
Animation TR mp4 1280x720
Video08/17Türkisch -
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
Produktwurzel: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
Erklärungsnummer: HE_01109_02.19
Hersteller Spezifikation: Food hygieneHerstellererklärungEnglisch -
Soliphant T
Produktwurzel: FTM21-
Erklärungsnummer: HE_00847_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: HE_00261_01.16
Hersteller Spezifikation: Food hygiene, 10/2011, 1935/2004HerstellererklärungDeutsch , Englisch -
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
Produktwurzel: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
Erklärungsnummer: HE_01109_01.19
Hersteller Spezifikation: Food hygieneHerstellererklärungEnglisch -
Soliphant T
Produktwurzel: FTM21-
Erklärungsnummer: HE_00845_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: FDA_00207_01.19FDA DeclarationDeutsch , Englisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
EU ErklärungDeutsch , Englisch , fr -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: EC_00553_03.17EU ErklärungDeutsch , Englisch , fr -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TС RU D-DE.MU62.B.02534MiscellaneousRussisch -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
Produktwurzel: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05554MiscellaneousRussisch -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
Produktwurzel: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05551MiscellaneousRussisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: International (IECEx)
Zulassungsstelle: KEMAEx AusrüstungEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: China
Zulassungsstelle: NEPSI
Kategorie: zone 20,22
Zündschutzart: Ex tD A20/A22 IP6X T170°CEx AusrüstungEnglisch , Chinesisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Brasilien
Zulassungsstelle: TÜV
Kategorie: zone 20,22
Zündschutzart: Ex t IIIC T170°C Da/DcEx AusrüstungPortugiesisch -
Soliphant T
Produktwurzel: FTM21-, FTM20-
Region/Land: Kanada
Zulassungsstelle: CSA
Kategorie: II,III/1,2/E,F,G
Zündschutzart: DIPEx AusrüstungEnglisch -
Soliphant T
Produktwurzel: FTM21-, FTM20-
Region/Land: USA
Zulassungsstelle: FM
Kategorie: II,/III/1,2/EFG/T4
Zündschutzart: DIPEx AusrüstungEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 1/3 DEx AusrüstungDeutsch , Englisch -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zündschutzart: Ex d IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex ta IIIC Txxx°C Da, Ex ta IIIC Txxx°C, T500=xxx°C Da, Ex ta/tc IIIC Txxx°C Da/Dc, Ex d [ia Ga] IIC T6...T2 Ga/Gb, Ex d e [ia Ga] IIC T6...T2 Ga/Gb, Ex tb [ia Da] IIIC Txxx°C Da, Ex tb [ia Da] IIIC Txxx°C, T500=xxx°C Da, Ex ta/tb IIIC Txxx°C Da/DbEx AusrüstungRussisch -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-
Region/Land: Kanada (CRN)
Zulassungsstelle: TSSAPressure EquipmentEnglisch -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
Produktwurzel: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
Zulassungsstelle: TÜVPressure EquipmentDeutsch , Englisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Kanada, USA
Zulassungsstelle: CSAOrdinary Location Product SafetyEnglisch
Zubehör / Ersatzteile
-
-
Nr 20 Bestellnummer 52005910
Deckel F18 Alu, Dichtung
O-Ring EPDM. Verwendung: Gehäuse F18 Aluminium.
-
Nr 20 Bestellnummer 52025790
Deckel F16 transparent, Dichtung
Dichtung EPDM. Verwendung: Gehäuse F16 Polyester.
-
-
-
Nr 21 Bestellnummer 52004137
O-Ring 71,0x3,55 EPDM, 5 Stück
Verwendung: Deckel, Gehäuse F16, Polyester.
-
Nr 21 Bestellnummer 52004277
Dicht.set EPDM,Deckel F13/17/18/27,10St.
Bestehend aus: 10x O-Ring 70,0x3,0 EPDM.
-
-
-
Nr 30 Bestellnummer 52025688
Elektronik FEM22, PNP 10-45VDC
3-Leiter. Verwendung: FTM20/FTM21.
-
Nr 30 Bestellnummer 52025691
Elektronik FEM24 DPDT 19-253VAC/55VDC
Relais DPDT. Verwendung: FTM20/FTM21.
-
-
-
Bestellnummer 71040497
Wetterschutzhaube F13/F17/F18/F27
Verwendung: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.
-
Bestellnummer 71127760
Wetterschutzhaube F16 Gehäuse
Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
-
Bestellnummer 52023313
Schiebemuffe R1-1/2 VA, FTM21
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Drucklos. Verwendung: FTM21.
-
Bestellnummer 52023312
Schiebemuffe R1-1/2 VA, FTM21, druckb.
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Druckbeaufschlagt. Verwendung: FTM21.
-
Bestellnummer 52024578
Schiebemuffe NPT1-1/2 VA, FTM21
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Drucklos. Verwendung: FTM21.
-
Bestellnummer 52025090
Schiebemuffe NPT1-1/2 VA, FTM21, druckb.
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Druckbeaufschlagt. Verwendung: FTM21.
-
Bestellnummer 52014472
O-Ring 28,17x3,53 VMQ, FDA, 5 St.
Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.
-
Bestellnummer 71086102
O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.
Werkstoff: Silikon VMQ. USP Class VI. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.
-
Bestellnummer 71140668
O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.
Werkstoff: EPDM 70. USP Class VI, 3-A. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.
-
