Radarmesstechnik

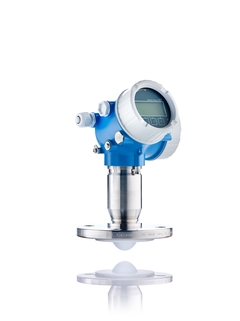

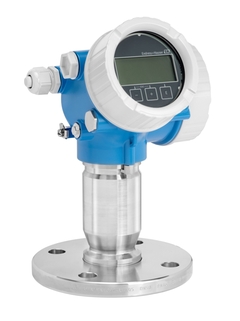

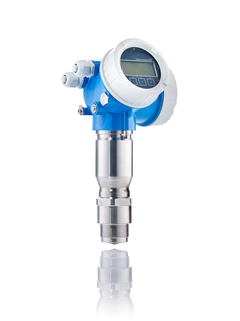

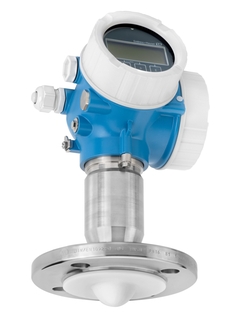

Micropilot FMR62

Micropilot FMR62 ©Endress+Hauser
Micropilot FMR62 ©Endress+Hauser
Micropilot FMR62 ©Endress+Hauser
Micropilot FMR62 ©Endress+Hauser

Kontinuierlich selbstadaptierende Algorithmen bieten sichere Füllstandsmessung dank Multi-Echo Tracking

Einzigartiges HistoROM Datenmanagement-Konzept zur sicheren Füllstandsmessung

Micropilot FMR62 ©Endress+Hauser
Micropilot FMR62 ©Endress+Hauser

Für 80 GHz Füllstandsmessung in aggressiven Flüssigkeiten mit Hygieneanforderungen

Micropilot FMR62 ist der erste 80 GHz Radar, der nach der internationalen funktionalen Sicherheitsrichtlinie IEC 61508 entwickelt wurde. Für Anwendungen in aggressiven Flüssigkeiten bietet der FMR62 außergewöhnliche Vorteile durch seine vollständig mit PTFE gefüllte und frontbündige Hornantenne. Die integrierte PEEK-Antenne ermöglicht sehr kleine Prozessanschlüsse. Er bietet maximale Zuverlässigkeit dank verbesserter Algorithmen und einem kleinen Abstrahlwinkel. FMR62 besitzt auch die Smart-Sensor-Funktionalität der Heartbeat Technology.

  • Vorteile

    • Hardware und Software entwickelt nach IEC 61508 bis SIL3 in homogener Redundanz

    • Heartbeat Technology für einen kosteneffizienten und sicheren Anlagenbetrieb während des gesamten Lebenszyklus

    • HistoROM-Datenmanagementkonzept zur schnellen und einfachen...

  • Anwendungsgebiet

    Micropilot FMR62 ist für Freifeldanwendugen bis zu 80 m geeignet und bietet eine hohe Strahlfokussierung für Behälter mit vielen internen Einbauten.

    • Prozessanschlüsse: Gewinde oder Flansche

    • Temperatur: –40 bis +200 °C

    • Druck: –1 bis +25 bar

    • Maximaler...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Merkmal / Anwendung

    Premium Gerät für kontinuierliche berühungslose Füllstandmessungen bei denen
    entweder aggressive Medien verwendet werden oder höchste hygienische Anforderungen (ASME BPE, USP Class VI) bestehen;

    Für Behälter mit vielen Einbauten und für kleine Behälter

  • Spezialitäten

    Heartbeat Technology,

    SIL 2/3 nach IEC 61508,

    Bluetooth® Inbetriebnahme,

    Bedienung und Wartung mit SmartBlue App,

    Höchste Zuverlässigkeit durch Multi-Echo Tracking,

    HistoROM,

    RFID TAG zur einfachen Identifizierung,

    Sehr schmaler Abstrahlwinkel

  • Versorgung / Kommunikation

    2-Draht (HART),
    Drahtlose Bluetooth® Technologie

  • Frequenz

    W-Band (~80 GHz)

  • Genauigkeit

    +/- 1 mm

  • Umgebungstemperatur

    -40…+80 °C

  • Prozesstemperatur

    -40…+200 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum…+25 bar

  • Prozessseitige Hauptmaterialien

    PTFE oder PEEK Antenne,

    316L Gewinde oder PTFE plattierte Flansche

  • Prozessanschluss

    Gewinde:

    G, MNPT 3/4", 1-1/2"


    Flansche:

    DN50 ... DN150

    ASME 2" ...6"

  • Prozessanschluss hygienisch

    DIN11851, Tri-Clamp

  • Max. Messdistanz

    80 m

  • Kommunikation

    4…20 mA HART,

    Zusätzlicher Schaltausgang,
    Bluetooth® drahtlose Technologie und App (optional)

  • Zertifikate / Abnahmen

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    Überfüllsicherung WHG,

    SIL 2, SIL 3

  • Konstruktionszulassungen

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Hygienische Zulassungen

    CoC-ASME BPE

  • Optionen

    Display

    Kundenspezifische Parametrierung,

    App 'SmartBlue' zur Inbetriebnahme und Betrieb mittels Bluetooth®,

    LABS frei

    Gasdichte Durchführung

  • Anwendungsgrenzen

    Process temp. > 200°C (392°F) -> FMR5x


    Starke Turbulenzen und Schaum, Schwallrohr und Bypass -> FMR5x,FMP5x

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115175

      Gehäusefilter Messing/Ni GT19/20, 1 Set

      Bestehend aus: 2x Belüftungsstopfen Messing Nickel, Druckausgleichsfilter. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set Gehäuse Sicherungskrallen

      Verwendung: Gehäuse GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110281

      Deckel GT18 316L, HNBR

      Werkstoff: 316L. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Deckel GT18 316L, Schauglas, HNBR

      Werkstoff: 316L. O-Ring NBR, PTFE beschichtet. Verwendung: FMP51/FMP52/FMP54/FMP55/ FMP56/FMP57, FMR51/FMR52/FMR53/ FMR54/FMR57, FMR62/FMR67, FHX50. Verwendung: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110284

      Deckel GT18 316L, Terminal Ex d, HNBR

      Werkstoff: 316L. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Deckel GT18 316L, Terminal Ex, HNBR

      Werkstoff: 316L. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP51/FMP52/FMP54/FMP55/FMP56/FMP57, FMR51/FMR52/FMR53/FMR54/FMR57, FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Deckel GT18 316L, Terminal, OVP, HNBR

      Werkstoff: 316L. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Deckel GT19 PBT, Schauglas, EPDM

      Werkstoff: Kunststoff PBT-FR Sichtscheibe PC. O-Ring EPDM, PTFE beschichtet. Verwendung: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110293

      Deckel GT19 PBT, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 25
    • Nr 25 Order code 71110295

      Deckel GT19 PBT, Terminal Ex, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 25 Order code 71185518

      Deckel GT19 PBT, Terminal, OVP, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 20
    • Nr 20 Order code 71110297

      Deckel GT20 Alu, Schauglas, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Deckel GT20 Alu, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110301

      Deckel GT20 Alu, Terminal Ex, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Deckel GT20 Alu, Terminal Ex d, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Deckel GT20 Alu, Terminal, OVP, HNBR

      Werkstoff: Aluminium. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 65
    • Nr 65 Order code 71110303

      Dichtungsset GT18/GT19/GT20, EPDM, HNBR

      Bestehend aus: O-Ring 88,5x3,53 EPDM/PTFE, Deckel Elektronikraum, Gehäuse GT19. O-Ring 88,5x3,53 NBR, Deckel Elektronikraum, Gehäuse GT18, GT20. O-Ring 91,67x3,53 EPDM/PTFE, Deckel Anschlussraum, Gehäuse GT19. O-Ring 91,67x3,53 NBR, Deckel Anschlussraum, Gehäuse GT18, GT20. O-Ring 50,39x3,53 EPDM/PTFE, Gehäuse/Sensor. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128617

      Überspannungsschutz (OVP10), 1-Kanal

      4-20mA HART. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Überspannungsschutz (OVP20), 2-Kanal

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Schaltausgang. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71350681

      I/O Modul 2-Draht, 4-20mA, HART, Ex, V3

      Ex-frei, Ex. 1x Stromausgang HART. Version 3. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Order code 71350683

      I/O Modul, 2-Dr., 4-20mA,HART,PFS,Ex, V2

      Ex-frei, Ex. 1x Stromausgang HART, 1x PFS. PFS=Schaltausgang. Version 2. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Order code 71350687

      I/O Mod. Level, 2-Dr.2x4-20mA,HART,Ex,V3

      Ex-frei, Ex. Stromausgang, 4-20mA HART + 4-20mA analog. Version 3. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Order code 71364026

      I/O Mod.Level,2-Dr.4-20mA,HART,Ex,LP,V3

      Version 3. Nicht für Ex d/XP. LP=low powered. 1x Stromausgang HART. Verwendung: FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Order code 71110280

      Klemmenset 2-Draht, I/O Module

      Bestehend aus: 4x Klemme 2-polig, grün. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 40
    • Nr 40 Order code 71248380

      Ersatzteilset FHX50

      Nachrüstsatz. Bestehend aus: Transmitterplatine, Flachbandkabel, Kabelverschraubung, M12 Buchse, VA . Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.

  • 40
  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Display Modul, SD02, Drucktasten

      Für Gehäuse: GT18, GT19, GT20. Verwendung: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Bestehend aus: Display SD02, Spiralkabel, Flachbandkabel, Abdeckung.

    • Nr 40 Order code XPD0025-

      Display Modul, SD03, Touch Control

      Für Gehäuse: GT18, GT19, GT20. Verwendung: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Bestehend aus: Display SD03 beleuchtet, Flachbandkabel, Abdeckung.

    • Order code 71377355

      Bluetooth Modul (BT10)

      Modul zur kabellosen Datenkommunikation. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code 71162242

      Wetterschutzhaube GT18/19/20, 316L

      Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code XPRFID-

      Ersatz RFID TAG

      Bestehend aus: RFID TAG, Befestigungsdraht, Krimphülse.

  • 57
    • Nr 57 Order code 71185027

      Dichtring G3/4, 27x32, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014047

      Dichtring G1-1/2, 48x55, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schiebemuffe G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.
