Alle Produkte ansehen: Füllstand Freifeld-Radar

Radarmesstechnik

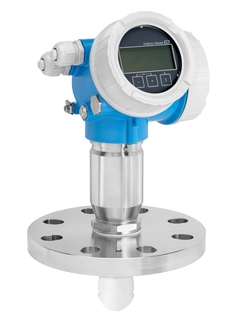

Micropilot FMR60

Micropilot FMR60 ©Endress+Hauser

Kontinuierlich selbstadaptierende Algorithmen bieten sichere Füllstandsmessung dank Multi-Echo Tracking

Einzigartiges HistoROM Datenmanagement-Konzept zur sicheren Füllstandsmessung

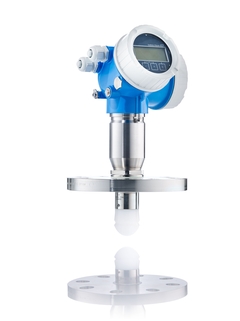

Micropilot FMR60 ©Endress+Hauser
  • Micropilot FMR60
  • Micropilot FMR60

Der Standardsensor für die höchsten Anforderungen in der Füllstandsmessung in Flüssigkeiten mit 80 GHz Technologie

Micropilot FMR60 ist der erste nach der internationalen funktionalen Sicherheitsrichtlinie IEC 61508 entwickelte 80 GHz Radar. Der FMR60 bietet maximale Zuverlässigkeit dank der Drip-off-Antenne, verbesserten Algorithmen und des kleinen Abstrahlwinkels. Das Messgerät wird in kontinuierlicher, berührungsloser Füllstandsmessung in Flüssigkeiten, Pasten und Schlämmen eingesetzt. Die Messung wird nicht durch wechselnde Medien, Temperaturänderungen, Gasüberlagerungen oder Dämpfe beeinträchtigt. Micropilot FMR60 besitzt auch die Smart-Sensor-Funktionalität Heartbeat Technology.

Extended Auswahl
  • F
  • L
  • E
  • X

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Genauigkeit

      +/- 1 mm (0,04 in)

    • Prozesstemperatur

      -40…+130 °C

    • Prozessdruck absolut / max. Überlastdruck

      Vakuum …16 bar

    • Max. Messdistanz

      50 m

    • Prozessseitige Hauptmaterialien

      PTFE Antenne
      PP oder 316L Prozessanschluss

Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FMR60
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Hardware und Software entwickelt nach IEC 61508 bis SIL3 in homogener Redundanz

    • Heartbeat Technology für einen kosteneffizienten und sicheren Anlagenbetrieb während des gesamten Lebenszyklus

    • HistoROM-Datenmanagementkonzept zur schnellen und einfachen...

  • Anwendungsgebiet

    Die 80 GHz Drip-off-Antenne ist für Freifeldanwendugen bis zu 50 m geeignet und bietet eine hohe Strahlfokussierung für Behälter mit vielen internen Einbauten.

    • Prozessanschlüsse: Gewinde oder Flansche

    • Temperatur: –40 bis +130 °C

    • Druck: –1 bis +16 bar

    • ...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Merkmal / Anwendung

    Für einfache Füllstandmessungen in Flüssigkeiten, Pasten und Schlämmen,

    Nicht beeinflusst durch wechselnde Medien, Temperaturunterschiede, Gasblasen oder Dampf;

    Für Behälter mit viele Einbauten durch den schmalen Abstrahlwinkel

  • Spezialitäten

    Heartbeat Technology,

    SIL 2/3 nach IEC 61508,

    Bluetooth® Inbetriebnahme,

    Bedienung und Wartung mit SmartBlue App,

    Höchste Zuverlässigkeit durch Multi-Echo Tracking,

    HistoROM,

    RFID TAG zur einfachen Identifizierung,

  • Versorgung / Kommunikation

    2-Draht (HART),

    Bluetooth® drahtlose Technologie und App (optional)

  • Frequenz

    W-Band (~80 GHz)

  • Genauigkeit

    +/- 1 mm (0,04 in)

  • Umgebungstemperatur

    -40…+80 °C

  • Prozesstemperatur

    -40…+130 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum …16 bar

  • Prozessseitige Hauptmaterialien

    PTFE Antenne

    PP oder 316L Prozessanschluss

  • Prozessanschluss

    Gewinde:

    G1-1/2", MNPT1-1/2";


    Flansche:

    UNI DN80…DN150 (3"…6")

  • Max. Messdistanz

    50 m

  • Kommunikation

    4…20 mA HART,

    zusätzlicher Schaltausgang,

    Drahtlose Bluetooth® Technologie

  • Zertifikate / Abnahmen

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    Überfüllsicherung WHG

    SIL 2, SIL 3

  • Konstruktionszulassungen

    EN 10204-3.1

  • Geräteoptionen

    Display,

    Kundenspezifische Parametrierung,

    App 'SmartBlue' zur Inbetriebnahme und Betrieb mittels Bluetooth®,

    Gasdichte Durchführung,

    LABS frei

  • Anwendungsgrenzen

    Prozesstemp. > 130°C (266°F) -> FMR62

    Sehr aggressive Medien -> FMR62

    Starke Turbulenzen und Schaum, Schwallrohr und Bypass -> FMR5x, FMP5x

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 19
    • Nr 19 Bestellnummer 71115175

      Gehäusefilter Messing/Ni GT19/20, 1 Set

      Bestehend aus: 2x Belüftungsstopfen Messing Nickel, Druckausgleichsfilter. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Bestellnummer 71115176

      Set Gehäuse Sicherungskrallen

      Verwendung: Gehäuse GT18/GT19/GT20, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Bestellnummer 71110292

      Deckel GT19 PBT, Schauglas, EPDM

      Werkstoff: Kunststoff PBT-FR Sichtscheibe PC. O-Ring EPDM, PTFE beschichtet. Verwendung: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Bestellnummer 71110293

      Deckel GT19 PBT, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 25
    • Nr 25 Bestellnummer 71110295

      Deckel GT19 PBT, Terminal Ex, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 25 Bestellnummer 71185518

      Deckel GT19 PBT, Terminal, OVP, EPDM

      Werkstoff: Kunststoff PBT, metallisiert. O-Ring EPDM, PTFE beschichtet Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Bestellnummer 71450381

      Stecker M12, IP66/68 NEMA4X/6P, ProToF

      Für elektrischen Anschluss. Verwendung: FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57,FMR50/FMR51/FMR52/FMR53/ FMR54/FMR57, FMR60/FMR62/FMR67.

  • 20
    • Nr 20 Bestellnummer 71110297

      Deckel GT20 Alu, Schauglas, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Bestellnummer 71110299

      Deckel GT20 Alu, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Bestellnummer 71110301

      Deckel GT20 Alu, Terminal Ex, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Bestellnummer 71110302

      Deckel GT20 Alu, Terminal Ex d, HNBR

      Werkstoff: Aluminium, beschichtet. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Bestellnummer 71185517

      Deckel GT20 Alu, Terminal, OVP, HNBR

      Werkstoff: Aluminium. O-Ring EPDM, PTFE beschichtet. Verwendung: Anschlussraum bei Überspannungsschutz, nicht für Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 65
    • Nr 65 Bestellnummer 71110303

      Dichtungsset GT18/GT19/GT20, EPDM, HNBR

      Bestehend aus: O-Ring 88,5x3,53 EPDM/PTFE, Deckel Elektronikraum, Gehäuse GT19. O-Ring 88,5x3,53 NBR, Deckel Elektronikraum, Gehäuse GT18, GT20. O-Ring 91,67x3,53 EPDM/PTFE, Deckel Anschlussraum, Gehäuse GT19. O-Ring 91,67x3,53 NBR, Deckel Anschlussraum, Gehäuse GT18, GT20. O-Ring 50,39x3,53 EPDM/PTFE, Gehäuse/Sensor. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Bestellnummer 71128617

      Überspannungsschutz (OVP10), 1-Kanal

      4-20mA HART. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Bestellnummer 71128619

      Überspannungsschutz (OVP20), 2-Kanal

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Schaltausgang. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Bestellnummer 71350681

      I/O Modul 2-Draht, 4-20mA, HART, Ex, V3

      Ex-frei, Ex. 1x Stromausgang HART. Version 3. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Bestellnummer 71350683

      I/O Modul, 2-Dr., 4-20mA,HART,PFS,Ex, V2

      Ex-frei, Ex. 1x Stromausgang HART, 1x PFS. PFS=Schaltausgang. Version 2. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Bestellnummer 71350687

      I/O Mod. Level, 2-Dr.2x4-20mA,HART,Ex,V3

      Ex-frei, Ex. Stromausgang, 4-20mA HART + 4-20mA analog. Version 3. Verwendung: FMR60/FMR62/FMR67.

    • Nr 34 Bestellnummer 71364026

      I/O Mod.Level,2-Dr.4-20mA,HART,Ex,LP,V3

      Version 3. Nicht für Ex d/XP. LP=low powered. 1x Stromausgang HART. Verwendung: FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Bestellnummer 71110280

      Klemmenset 2-Draht, I/O Module

      Bestehend aus: 4x Klemme 2-polig, grün. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 40
    • Nr 40 Bestellnummer 71248380

      Ersatzteilset FHX50

      Nachrüstsatz. Bestehend aus: Transmitterplatine, Flachbandkabel, Kabelverschraubung, M12 Buchse, VA . Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.

  • 40
  • 30
  • 40
    • Nr 40 Bestellnummer XPD0024-

      Display module, SD02, push buttons

      For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover.

    • Nr 40 Bestellnummer XPD0025-

      Display module, SD03, Touch Control

      For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Consists of: Display SD03 illuminated, ribbon cable, connector cover.

    • Bestellnummer 71377355

      Bluetooth Modul (BT10)

      Modul zur kabellosen Datenkommunikation. Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Bestellnummer 71336522

      Montagebügel, FMR60/67

      Werkstoff: 304. Verwendung: Ausrichtung FMR60/FMR67.

    • Bestellnummer 71162242

      Wetterschutzhaube GT18/19/20, 316L

      Verwendung: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Verwendung: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Bestellnummer XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.

  • 57
    • Nr 57 Bestellnummer 52014047

      Dichtring G1-1/2, 48x55, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schiebemuffe G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.
