Drehflügel-Grenzschalter
Soliswitch FTE30

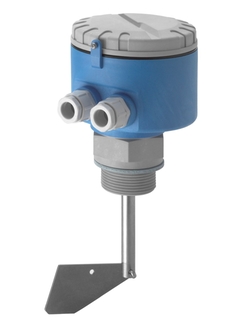

Drehflügel-Grenzschalter - Soliswitch FTE30 ©Endress+Hauser

Einfacher mechanischer Mechanismus, extrem robuster und kosteneffizienter Grenzschalter für Schüttgüter

Der ökonomische Drehflügel-Grenzschalter Soliswitch FTE30 eignet sich bestens für den Einsatz in Schüttgütern. Dank des Polymer-Gehäuses und des kompakten Designs ist er der ideale Sensor für Voll-, Leer- und Bedarfsmeldung in Schüttgutsilos. Durch seine Bauform und die verwendeten Werkstoffe ist der FTE30 extrem robust.

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Prozesstemperatur

      -20 °C ... 80°C (-4 °F ... 170 °F)

    • Prozessdruck absolut / max. Überlastdruck

      0,5 bar bis 1,5 bar (7 psi to 22 psi)

    • Min. Mediumsdichte

      >= 100 g/l

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FTE30
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Produktfoto Prozesstransmitter RMA42 Produktfoto Prozesstransmitter RMA42
    • F
    • L
    • E
    • X

    RMA42
    Prozesstransmitter mit Steuereinheit

    Universeller Transmitter, Messumformerspeisung, Barriere und Grenzwertschalter in einem Gerät!

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    from CHF 803.-
  • Produktbild Speisetrenner RN221N Produktbild Speisetrenner RN221N

    RN221N
    Speisetrenner mit optionaler HART® Diagnose

    Speisetrenner mit Hilfsenergie zur sicheren Trennung von 4...20 mA Normsignalstromkreisen

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    from CHF 803.-
  • Prozessanzeiger RIA45 im Schalttafeleinbaugehäuse Prozessanzeiger RIA45 im Schalttafeleinbaugehäuse
    • F
    • L
    • E
    • X

    RIA45
    Prozessanzeiger mit Steuerfunktion

    Multifunktionaler Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung und Darstellung von analogen Messwerten

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    from CHF 803.-
  • Schleifengespeister Prozessanzeiger RIA15 für 4 … 20 mA oder HART Signale zum Schalttafeleinbau Schleifengespeister Prozessanzeiger RIA15 für 4 … 20 mA oder HART Signale zum Schalttafeleinbau
    • F
    • L
    • E
    • X

    RIA15
    Schleifengespeister Anzeiger für 4 … 20 mA oder HART®

    Anzeige des 4 … 20 mA Signals oder der HART® Werte eines Sensors oder Aktors für Feld oder Schalttafel

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    from CHF 803.-
  • Produktfoto schleifengespeister Feldanzeiger RIA16 Produktfoto schleifengespeister Feldanzeiger RIA16
    • F
    • L
    • E
    • X

    RIA16
    Schleifengespeister Anzeiger

    Gut lesbare Anzeige eines 4…20 mA Signals vor-Ort mit Bargraph für einen besseren Prozessüberblick!

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    from CHF 803.-

  • Vorteile

    • Zuverlässiger und ökonomischer Drehflügel-Grenzschalter

    • Höchster Sicherheitsstandard

    • Vielzahl an Bauformen für den Gebrauch unter verschiedensten Anwendungsbedingungen

    • Rutschkupplung verhindert Auswirkungen auf Flügel

    • Schutzart IP 65 für optimale Sicherheit...

  • Anwendungsgebiet

    • Prozessanschlüsse: G 1½", PBT; G 1½", 1.4305; verstärkte Welle G 1½", 1.4305

    • Sensorlänge: Verschiedene Standardlängen zwischen 100 mm und 600 mm, Länge als Seilversion 2.000 mm (kürzbar)

    • Temperatur: -20 bis +80 °C

    • Druck: +0,5 bis +1,8 bar

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Drehflügler

  • Merkmal / Anwendung

    universell einsetzbar als Voll-, Leer- und Bedarfsmelder in Schüttgutsilos

  • Spezialitäten

    Klappbarer Messflügel

  • Versorgung / Kommunikation

    230 VAC 50/60 Hz

    115 VAC 50/60 Hz

    48 VAC 50/60 Hz

    24 VAC 50/60 Hz

    20 bis 28 VDC

  • Umgebungstemperatur

    -20 °C ... 60 °C (-4 °F ... 140 °F)

  • Prozesstemperatur

    -20 °C ... 80°C (-4 °F ... 170 °F)

  • Prozessdruck absolut / max. Überlastdruck

    0,5 bar bis 1,5 bar (7 psi to 22 psi)

  • Min. Mediumsdichte

    >= 100 g/l

  • Prozessseitige Hauptmaterialien

    Welle: 1.4305

    Messflügel: 1.4301

  • Prozessanschluss

    G 1 1/2", PBT

    G 1 1/2", 1.4305

    verstärkte Welle G 1 1/2", 1.4305

  • Sensorlänge

    100 mm (4")

    200 mm (8")

    300 mm (12")

    400 mm (16")

    500 mm (20")

    600 mm (24")

    Seillänge ca. 2000 mm (80"), beliebig kürzbar

  • Kommunikation

    Mikroschalter mit Umschaltkontakt max. 10 A/250 VAC 100 mA

  • Zertifikate / Abnahmen

    Keine Zulassungen verfügbar

  • Geräteoptionen

    Relais

  • Anwendungsgrenzen

    max. Korngröße 50 mm

Dokumente / Handbücher / Software

  • Technische Information FTE30

    Füllstandsgrenzschalter
    Preiswerter Drehflügel - Grenzschalter

    Technische Information (TI)
  • Level limit switch FTE30

    Füllstandgrenzschalter
    Level Limit Switch
    Détecteur de niveau
    Detector de nivel
    Interrutore di livello
    Niveauschakelaar

    Kurzanleitung (KA)
    09/17
    Deutsch , Englisch , Spanisch , Französisch , Italienisch , Niederländisch
  • Brewery application: Malt preparation, Application 5

    Meas. point 2: Level switch in the malt silo
    Application 3: paddle switch

    Branchenlösungen (SO)
    Englisch
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Arbeitsgebiete (FA)
    09/19
    Spanisch
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des
    solides en vrac

    Arbeitsgebiete (FA)
    03/19
    Französisch
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Arbeitsgebiete (FA)
    03/17
    Englisch
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Arbeitsgebiete (FA)
    03/17
    Englisch
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Arbeitsgebiete (FA)
    03/17
    Deutsch
  • Soliswitch FTE 30

    Level limit switch for bulk solids

    Ausschreibungstext
    04/09
    Englisch
  • Soliswitch FTE 30

    Kompakter Füllstand-Grenzschalter für Schüttgüter

    Ausschreibungstext
    02/18
    Deutsch
  • Soliswitch

    Produktwurzel: FTE30-
    Erklärungsnummer: HE_00432_01.17
    Hersteller Spezifikation: RoHS

    Herstellererklärung
    Englisch
  • Soliswitch

    Produktwurzel: FTE30-, FTE31-
    Erklärungsnummer: EC_00349_01.16

    EU Erklärung
    Deutsch , Englisch , Französisch
  • Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit

    Produktwurzel: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
    Erklärungsnummer: EC_00569_01.17

    EU Erklärung
    Deutsch , Englisch , Französisch
  • Soliswitch

    Produktwurzel: FTE20-, FTE30-, FTE31-, OFTE20-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: EAEC N RU D-DE.AG56.B.09628/20

    Miscellaneous
    Russisch
  • Soliswitch

    Produktwurzel: FTE20-, FTE30-, FTE31-, OFTE20-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: EAEC N RU D-DE.AG56.B.09627/20

    Miscellaneous
    Russisch
  • Soliswitch

    Produktwurzel: FTE20-, FTE30-, FTE31-, OFTE20-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: TC RU D-DE.AZ01.B.02740

    Miscellaneous
    Russisch
  • Soliswitch

    Produktwurzel: FTE30-
    Region/Land: Europa (ATEX)
    Zulassungsstelle: DIBt
    Kategorie: II1/3D
    Zündschutzart: II1/3D 110°C

    Ex Ausrüstung
