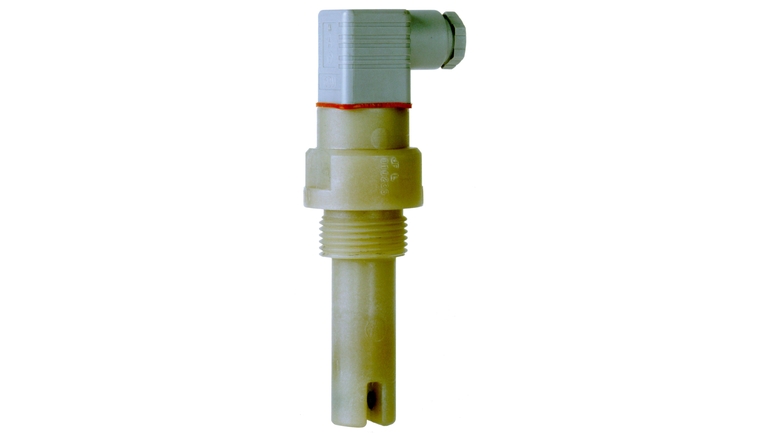

Analoger Leitfähigkeitssensor
Condumax CLS21

©Endress+Hauser

Mit Hilfe des konduktiven oder induktiven Messprinzips kann die Leitfähigkeit einer Flüssigkeit gemessen werden. Dieses Video zeigt, worum es dabei geht und wie diese Messprinzipien funktionieren.

Konduktiver Leitfähigkeitssensor für mittlere bis obere Messbereiche

Condumax CLS21 ist ein robuster Leitfähigkeitssensor für alle Prozess- und Umweltanwendungen. Er liefert Ihnen präzise und zuverlässige Messwerte für eine optimale Prozess- und Produktqualitätsüberwachung. Darüber hinaus bietet der Sensor eine hohe chemische, thermische und mechanische Beständigkeit und eine lange Haltbarkeit.

Zusatzkomponenten

  • Vorteile

    • Sichere und genaue Messwerte bei mittleren bis hohen Leitfähigkeiten

    • Robustes, wartungsarmes Design

    • Hohe chemische, thermische, mechanische Beständigkeit

    • Qualitätszertifikat mit individueller Zellkonstante

  • Anwendungsgebiet

    Condumax CLS21 misst die Leitfähigkeit in allen Prozess- und Umweltanwendungen, wie:

    • Trinkwasseraufbereitung

    • Entsalzungsanlagen

    • Brauchwasseraufbereitung

    • Gewässerüberwachung

    • Phasentrennung bei mittleren Leitfähigkeiten (z. B. Milch/Wasser)

    Mit seinen...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Konduktiv

  • Anwendung

    Wasser, Abwasser, Prozessindustrie, Medientrennung, Brauchwasserüberwachung.

  • Merkmal

    2-Elektroden-System für Anwendungen im mittleren Anwendungsbereich.

  • Messbereich

    k= 1 : 10,0µS/cm - 20,0mS/cm

  • Messprinzip

    Konduktive Leitfähigkeitsmessung mit Graphitelektroden zur Messung im höheren Leitfähigkeitsbereich.

  • Design

    2-Elektroden-System mit paralleler Anordnung der Messflächen.

  • Material

    Zellschaft : PESElektroden : Graphit

  • Maße

    Elektrodenlänge : 61mmElektrodendurchmesser : 24mm

  • Prozesstemperatur

    max. 135°C

  • Prozessdruck

    max. 16bar

  • Temperatursensor

    optional mit integriertem Pt100 oder PTC Temperaturfühler.

  • Ex zertifiziert

    ATEX

  • Anschluss

    Prozess : DN25,DN40,G1",Vierpoliger Stecker mit Kabelverschraubung Pg9 oder Festkabel.

  • Anschluss-Schutzart

    IP65 (Steckkopf) oder IP67 (Festkabel)

Dokumente / Handbücher / Software

  • Condumax CLS21D/CLS21 Technische Information

    Leitfähigkeitssensoren, analog oder digital mit Memosens-Technologie

    Technische Information (TI)
  • Technical Information for Conductivity Sensor

    Conductivity Sensor
