Proservo NMS7

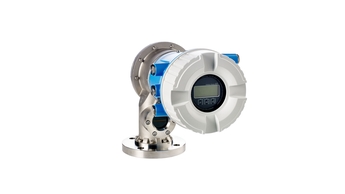

Produktbild von: Proservo NMS7

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Servo/Float Tank Gauging

  • Merkmal / Anwendung

    Hochgenaue Messung für Füllstand, Interface, Dichte für hygienische Anwendungen

  • Versorgung / Kommunikation

    85-264VAC
    20-25VAC/20-62VDC

  • Genauigkeit

    +/-0.7 mm

  • Umgebungstemperatur

    Standard:

    -20 °C ... 60 °C

    Optional:

    -40 °C ... 60 °C

  • Prozesstemperatur

    -200 °C ... 200 °C

  • Prozessdruck absolut / max. Überlastdruck

    5.88 bar g

  • Prozessseitige Hauptmaterialien

    SUS316

  • Prozessanschluss

    DN80 ... DN150

    3" ... 6"

  • Max. Messdistanz

    Standard: max. 36 m

  • Kommunikation

    4 ... 20 mA HART

    Modbus

    V1

    WM550

    BPM

    Mark-Space

    Kontakt Relais x4

  • Zertifikate / Abnahmen

    TIIS

  • Sicherheitszulassungen

    SIL2

  • Anwendungsgrenzen

    Schwallrohr oder Stützdrähte für turbulente Anwendungen

    PTFE Schwimmer für hoch viscose Anwendungen

    Interface Messsungen benötigen zwischen den Schichten einen min. Unterschied 0.100g/ml

Dokumente / Handbücher / Software

  • Tank side monitor For tank side monitoring and controlling of Proservo NMS 5 intelligent tank gauge

    Remote monitoring and control for Proservo tank gauge
    Indication via two line illuminated display
    Operation via 3 optical keys (touch control) and Endress+Hauser user
    friendly
    Programming matrix
    Protection class IP 67 housing
    Explosion proof forhazardous area mounting

    Technische Information (TI)
  • Proservo NMS53x Technische Information

    Intelligentes Tankmessgerät mit hoher Genauigkeit
    Einsatzgebiete: Öl (Kraftstoffe), Flüssiggas (LPG/LNG), Chemie,
    Trennschichtmessungen zwischen Wasser und Chemikalien, Lebensmittel,
    Flüssignahrungsmittel

    Technische Information (TI)
  • Proservo NMS7 Technical Information

    High Accuracy Performance Intelligent Tank Gauge for Food and Alcoholic
    and Non-alcoholic beverages

    Technische Information (TI)
  • Proservo NMS7 Operating Instructions

    Proservo NMS7 of intelligent tank gauge is designed for high-accuracy
    liquid level
    measurement in storage and process applications.
    NMS7 performs the tank inventory management, loss control, total cost
    saving, and
    safe operation.
    NMS7 is designed for the purpose of single or multi-task installations,
    converting a
    wide range of measurement functions.

    Betriebsanleitung (BA)
  • Proservo NMS5/7 series- Operating Instructions

    The proservo NMS series of intelligent tank gauges are designed for high
    accuracy measurement in storage and process applications.They fulfill
    the exact demands of tank inventory management, loss control, total
    saving and safe operation.

    Betriebsanleitung (BA)
  • Proservo NMS53x Betriebsanleitung

    Der Proservo NMS53x ist ein intelligentesTankmessgerät für hochpräzise
    Flüssigkeitsfüllstandmessungen. Zusätzlich zur Füllstandmessung kann der
    Proservo NMS53x auch die Trennschichten zwischen drei Flüssigkeiten, die
    Dichte dieser Flüssigkeiten sowie die Höhe desTankbodens ermitteln.

    Betriebsanleitung (BA)
  • Promonitor NRF560 Operating Instructions

    Tank side monitor for integration and communication with Proservo and
    Prothermo

    Betriebsanleitung (BA)
  • Proservo NMS5-, NMS7-

    Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

    Sonderdokumentation (SD)
  • Napędy i Sterowanie marzec 2008

    Przetworniki poziomu ze sterowaniem nadążnym

    Publikationen (PU)
    08/09
    Polnisch
  • Tank Gauging

    Система коммерческого и оперативного учета продуктов
    в резервуарных парках.

    Kompetenzbroschüre (CP)
    07/15
    Russisch
  • Competence Brochure: Proservo calibration test rig

    Vertical accuracy test facilty for
    servo tank gauging instruments (NMS5 / NMS7)

    Kompetenzbroschüre (CP)
    04/17
    Japanisch
  • Competence Brochure: Proservo calibration test rig

    Vertical accuracy test facilty for
    servo tank gauging instruments (NMS5 / NMS7)

    Kompetenzbroschüre (CP)
    04/17
    Englisch
  • Competence Brochure: Proservo calibration test rig

    Vertical accuracy test facilty for
    servo tank gauging instruments (NMS5 / NMS7)

    Kompetenzbroschüre (CP)
    03/19
    Japanisch
  • Competence Brochure: Proservo calibration test rig

    Vertical accuracy test facilty for
    servo tank gauging instruments (NMS5 / NMS7)

    Kompetenzbroschüre (CP)
    03/19
    Englisch
  • DTM Single, Proservo_NMSx_HART_FW_4_27_zz_Dev_Rev_3, 26.10.2020 (Tank Gauging, Proservo, 0x00B6)

    HART,

    DeviceCare Version: 1.07.00

    Field Xpert - SMT70 Version: 1.05.00

    FieldCare Version: 2.15.00

    Device Type Manager (DTM)
    1.4.188.39
    Language neutral
  • NMS7 - picture

    Tank Gguge

    06/12
    Language neutral
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Erklärungsnummer: KEMA 05ATEX2071

    Herstellererklärung
    Englisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Erklärungsnummer: KEMA 05ATEX2071

    Herstellererklärung
    Englisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Erklärungsnummer: KEMA 05ATEX2071

    Herstellererklärung
    Englisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: TC BY_112 11.01. TP020 003 143

    Miscellaneous
    Russisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-, NMS80-, NMS81-, NMS83-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: TC № RU D-JP.AZ01.B.03537

    Miscellaneous
    Russisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: TIIS
    Zündschutzart: Ex d IIB T4

    Ex Ausrüstung
    Japanisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: TIIS
    Zündschutzart: Ex d IIB T4

    Ex Ausrüstung
    Japanisch
  • Sakura, SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: KEMA

    Ex Ausrüstung
    Englisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zündschutzart: Ex d, Ex d [ia]

    Ex Ausrüstung
    Russisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: TIIS
    Zündschutzart: Ex d IIB T4

    Ex Ausrüstung
    Japanisch
  • Sakura, System&Gauging

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: KEMA
    Zündschutzart: Ex d IIB T6...T3 Ga/Gb, Ex d IIC T6...T3 Ga/Gb, Ex d [ia] IIB T6...T3 Ga/Gb

    Ex Ausrüstung
    Englisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS531-, NMS532-, NMS534-, NMS535-, NMS536-, NMS7-, NMT532-, NMT539-
    Region/Land: Indien
    Zulassungsstelle: CC(O)E
    Zündschutzart: Ex d, Ex ia

    Ex Ausrüstung
    Englisch
  • Sakura, SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: KEMA

    Ex Ausrüstung
    Englisch
  • Sakura, SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: KEMA

    Ex Ausrüstung
    Englisch
  • Sakura, SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Zulassungsstelle: KEMA
    Zündschutzart: Ex d IIB T6...T3 Ga/Gb, Ex d IIC T6...T3 Ga/Gb, Ex d [ia] IIB T6...T3 Ga/Gb

    Ex Ausrüstung
    Englisch
  • Sakura, SYSTEM

    Produktwurzel: NMS5-, NMS7-, NMS80-, NMS81-, NMS83-
    Region/Land: Usbekistan
    Zulassungsstelle: UZS
    Zulassungsnummer: 02.7119

    Metrology
    Russisch
  • Micropilot S, SYSTEM, Tankvision, TERMINALVISION

    Produktwurzel: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
    Region/Land: Russia (GOST)
    Zulassungsstelle: Rosstandart
    Zulassungsnummer: DE.C.29.004.A_66368

    Metrology
    Russisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Region/Land: Weiß-Russland
    Zulassungsstelle: BEL
    Zulassungsnummer: 10064

    Metrology
    Russisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Region/Land: Russland
    Zulassungsstelle: Rosstandart
    Zulassungsnummer: JP.C.29.004.A_40686

    Metrology
    Russisch
  • SYSTEM, Tankvision

    Produktwurzel: NMS5-, NMS7-, NMT532-, NMT539-, NRF560-, NXA820-, NXA821-, NXA822-
    Region/Land: Bulgarien
    Zulassungsstelle: BIM (Bulgarian Institude of Metrology)
    Zulassungsnummer: 12.04.4968

    Metrology
    Bulgarisch
  • SYSTEM

    Produktwurzel: NMS5-, NMS7-
    Region/Land: International
    Zulassungsstelle: TÜV

    Safety Integrity Level (SIL)
    Englisch
  • SYSTEM

    Produktwurzel: NMS7-, NMS83-

    Food Safety
    Japanisch
  • SYSTEM

    Produktwurzel: NMS7-, NMS83-

    Food Safety
    Japanisch

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 11
    • Nr 11 Bestellnummer 017803-0066

      O-ring, cover drum housing, SS, FKM

      Size: D158mm, d3.5mm. Usage: NMS5/NMS7.

    • Nr 11 Bestellnummer 017803-0035

      O-ring, cover drum housing SS, silicone

      Size: D158mm, d3.5mm. Usage: NMS5/NMS7.

    • Nr 11 Bestellnummer 70109105

      O-Ring, Abdeckung Trommelgehäuse, NBR

      Size: D158mm, d3,5mm. Material: NBR. Teile: Abedeckung Trommelgehäuse,Edelst. Verwendung: NMS5/NMS7.

    • Nr 11 Bestellnummer 017803-0033

      O-ring, calibration window, NBR

      Size: D60mm, d3mm. Usage: NMS5/NMS7.

    • Nr 11 Bestellnummer 017803-0041

      O-ring, calibration window, silicone

      Size: D60mm, d3mm. Material: Silicon rubber. Part: calibration window cover, NMS5. Usage: NMS5/NMS7.

    • Nr 11 Bestellnummer 017803-0036

      O-ring, calibration window, FKM

      Size: D60mm, d3mm. Material: FKM. Part: calibration window cover, NMS5. Usage: NMS5/NMS7.

    • Nr 11 Bestellnummer 017803-0030

      O-ring, display cover, HNBR

      Size: D113.90mm, d3.53mm. Material: HNBR. Part: terminal/elec. compartment. Part: NMS/NRF display. Part: NRF/NRR/NAB terminal. Usage:NMS5/NMS7, NRF560, NRR261, NAB560.

    • Nr 11 Bestellnummer 017803-0040

      O-ring, terminal cover, NBR

      Size: D123.5mm, d3.5mm. Material: NBR. Part: terminal box. Usage: NMS5/NMS7.

  • 21
    • Nr 21 Bestellnummer 017800-0111

      Cover, display module, Aluminium

      Display window cover. Color: E+H gray. Material: aluminium casting. Usage: NMS5/NMS7, NRF560.

    • Nr 21 Bestellnummer 017800-0112

      Cover, terminal box, Aluminum, NMS

      NMS terminal box cover. Color: E+H gray. Material: aluminium casting. Usage: NMS5/NMS7.

  • 31
  • 32
  • 33
    • Nr 33 Bestellnummer 017800-0005

      COM-1, Communication module, V1

      Usage: NMS5/NMS7.

    • Nr 33 Bestellnummer 52013661

      Aufrüstungssatz V1

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 3x Bolzen, Schraube, Unterlagsscheibe. Verwendung: NMS5, NMS7.

    • Nr 33 Bestellnummer 71086763

      Modbus Modul RS485, COM-5

      Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 70106270

      Aufrüstungssatz Modbus RS485

      Modul mit Kabelbaum und Bolzen. 3x Bolzen, Schraube, Unerlagsscheibe. Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 56004484

      COM-6 HART, passives Fern.Kommu. Modul

      "HART upgrade Kommunikations Modul. Geeigneter Kabelbaum 52013650. Größe: 114x97mm, Software auf Speicherchip. Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 52013651

      Aufrüstungssatz HART Passiv

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 3x Bolzen, Schraube, Unterlagsscheibe. Verwendung: NMS5, NMS7.

    • Nr 33 Bestellnummer 56004485

      COM-6 HART, aktives Fern.Kommu. Modul

      HART upgrade Kommunikations Modul. Geeigneter Kabelbaum 70106037. Größe: 114x97mm, Software auf Speicherchip. Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 70106039

      Aufrüstungssatz HART, aktiver Ausgang

      Modul mit Kabelbaum und Bolzen. 3x Bolzen, Schraube, Unerlagsscheibe. Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 56004534

      Komm.baugruppe WM550, Spannungsableiter

      Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 52013662

      Aufrüstungssatz WM550

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 3x Bolzen, Schraube, Unterlagsscheibe. Verwendung: NMS5, NMS7.

    • Nr 33 Bestellnummer 56004409

      Kommunikationsbaugruppe Mark Space

      Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 52013658

      Aufrüstungssatz Mark Space

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 3x Bolzen, Schraube, Unterlagsscheibe. Verwendung: NMS5, NMS7.

    • Nr 33 Bestellnummer 56004355

      Kommunikationsbaugruppe ENRAF BPM, COM-3

      Verwendung: NMS5/NMS7.

    • Nr 33 Bestellnummer 52013649

      Aufrüstungssatz Enraf BPM

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 3x Bolzen, Schraube, Unterlagsscheibe. Verwendung: NMS5, NMS7.

  • 34
    • Nr 34 Bestellnummer 017800-0007

      Alarm output, 4x contact, I/O 3

      4x Contact output, 4x Contact Input. Usage: NMS5/NMS7.

    • Nr 34 Bestellnummer 70109108

      Alarm Ausgang, 2x Kontakt I/O 3 TUV OSP

      2x Kontaktausgang, Abfüllsicherung TUV, 2x Kontakteingang. Verwendung: NMS5/NMS7.

  • 35
    • Nr 35 Bestellnummer 017800-0017

      Output 4-20mA, I/O 5

      2 channel 4-20mA current output. Usage: NMS5/NMS7.

    • Nr 35 Bestellnummer 52013656

      Aufrüstungssatz I/O-5

      Modul mit Kabelbaum und Bolzen. Bestehend aus: 2x Bolzen, Schraube, Unterlagsscheibe, Mutter. Verwendung: NMS5, NMS7.

  • 37
    • Nr 37 Bestellnummer 56004442

      Bedienungseingang /Kontakt aus, Temp.

      I/O-3,T-AMP Punkttemperatur mit Chassis. Verwendung: NMS5/NMS7.

    • Nr 37 Bestellnummer 70106035

      Aufrüstungss. Bedienung ein/Kont. Aus,Ex

      Eingang und Ausgang mit Ex d Punkttemperatur. T-Amp und I/O-3 Baugruppe mit Aluminium chassis. Bolzen, Schraube, Federring, Kabelbaum. Verwendung: NMS5/NMS7.

    • Nr 37 Bestellnummer 70106032

      Aufrüstungss. Bedienung ein/Kontakt aus

      I/O-3 mit Kabel (52013652) für CPU. Kabel (52013653) für Klemmblock,Chassis. Verwendung: NMS5/NMS7.

    • Nr 37 Bestellnummer 56004491

      Punkttemperatur mit Chassis

      T-AMP Punkttemperatur mit Chassis. Verwendung: NMS5/NMS7.

    • Nr 37 Bestellnummer 56004490

      Punkttemp. Eing. T-AMP Aufrüstungssatz

      T-AMP mit Kabel (70106033), Stecker. Kabel (70106034), Stecker (Klemmblock). Chassis, Abstandshalter, Unterlagscheibe, Schraube. Verwendung: NMS5/NMS7.

  • 40
  • 41
    • Nr 41 Bestellnummer 52013660

      Kabelbaum, Klemmb.-COM-1/RS485/BPM Mod.

      Kabelbaum zwischen Klemmblock und Modul. Klemmblock 6, 7, 2c, 10P schwarzer Stecker, roter Stecker mit Platine. Verwendung: NMS5, NMS7.

    • Nr 41 Bestellnummer 52013650

      Kabelbaum, Term.-HART passive Mod.

      Kabelbaum zwischen Klemmblock und Modul. Klemmblock 6, 7, 2c, 10P schwarzer Stecker, roter Stecker mit PCB. Verwendung: NMS5, NMS7.

    • Nr 41 Bestellnummer 70106037

      Kabelbaum, Klemmblock HART-Aktiv-Modul

      Kabelbaum zwischen Klemmblock und Modul. Klemmblock 6, 7, 2c, 10P Schwarzer Stecker, Roter Stecker mit Platine. Verwendung: NMS5/NMS7.

    • Nr 41 Bestellnummer 52013657

      Kabelbaum, Klemmblock-Mark Space Mod.

      Kabelbaum zwischen Klemmblock und Modul. Klemmblock 20, 21, 22, 23, 4c, 10P schwarzer Stecker, 4P brauner Stecker. Verwendung: NMS5, NMS7.

    • Nr 41 Bestellnummer 52013653

      Kabelbaum, Klemmblock-I/O-3 Modul

      Klemmblock 8-18, 8c (Ausgang), 3c (Eingang), 2x10P schwarzer Stecker, 13P brauner Stecker. Verwendung: NMS5, NMS7. Kabelbaum zwischen Klemmblock und Modul.

    • Nr 41 Bestellnummer 52013652

      Kabelbaum I/O-3-TCB

      Kabelbaum zwischen I/O-3 und TCB. 9-Leiter, 9-Pin brauner Stecker. Verwendung: NMS5, NMS7.

    • Nr 41 Bestellnummer 52013655

      Kabelbaum, Klemmblock-I/O-5 Modul.

      Kabelbaum zwischen Klemmblock und 4-20mA output Modul. Klemmblock 20-23, 4c, 10P schwarzer Stecker, 4P brauner Stecker. Verwendung: NMS5, NMS7.

    • Nr 41 Bestellnummer 70106033

      CPU + T-AMP Ex d Modulkabel

      Cable with connector for TCB. Verwendung: NMS5/NMS7.

    • Nr 41 Bestellnummer 70106034

      Kabelbaum, Klemmb.- T-AMP Ex d Modul

      Kabelbaum zwischen Klemmblock und Module. Klemmblock 24, 25, 26, 3c. 5P Schwarzer Stecker,3P Brauner Stecker. Verwendung: NMS5/NMS7.

  • 42
  • 43
  • 44
    • Nr 44 Bestellnummer 70103938

      4-zeilige Anzeige, 3 Tasten

      Grafiktyp 4-zeilig. NMS5/NMS7: Später oder gleich SW V4.27. NRF560: Später oder gleich SW V1.94. Verwendung: NMS5/NMS7, NRF560.

  • 51
  • 52
  • 53
  • 75

  • Nachfolger

    • Proservo NMS83 - Servo-Tankstandmessung
      • F
      • L
      • E
      • X

      Proservo NMS83

      Intelligentes Servo-Tankstandmessgerät für die hochpräzise Messung des Füllstands von Flüssigkeiten im eichpflichtigen Verkehr und Bestandsüberwachungsanwendungen. Für Anwendungen im Hygienebereich.

      Preise werden geladen
      Preis zur Zeit nicht verfügbar
      from CHF 803.-

    • Perfekt für Basisanwendungen

    • Einfachste Auswahl, Installation und Bedienung

    Leistungsumfang

    Einfache Auswahl

    • Optimierter Leistungsumfang für Standardanwendungen

    • Einfache Auswahl, Installation und Bedienung

    Leistungsumfang

    Einfache Auswahl

    • Maximaler Leistungsumfang für breiten Einsatzbereich

    • Einfache Installation und Bedienung

    Leistungsumfang

    Einfache Auswahl

    • Höchster Nutzen durch Spezialisierung auf Anwendung

    • Einfache Installation und Bedienung

    Leistungsumfang

    Einfache Auswahl

    Variabel

    FLEX Auswahl Leistungsumfang Einfache Auswahl
    • F
    • L
    • E
    • X

    Fundamental Auswahl

    Perfekt für Basisanwendungen

    		Leistungsumfang
    		Einfache Auswahl
    • F
    • L
    • E
    • X

    Lean Auswahl

    Optimierter Leistungsumfang für Standardanwendungen

    		Leistungsumfang
    		Einfache Auswahl
    • F
    • L
    • E
    • X

    Extended Auswahl

    Maximierte Effizienz in Standardanwendungen im Life Cycle

    		Leistungsumfang
    		Einfache Auswahl
    • F
    • L
    • E
    • X

    Xpert Auswahl

    Herausragende Leistung für besondere Anwendungen

    		Leistungsumfang
    		Einfache Auswahl

    Variabel
Produkte vergleichen
Wir verwenden Cookies, um Informationen auf Ihrem Gerät zu speichern, die uns dabei helfen, Ihre Interaktion mit uns benutzerspezifisch anzupassen und zu verbessern. Weitere Informationen zu Cookies finden Sie in unserer Datenschutzrichtlinie.
