Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,10 %
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas, nur Tantal): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...70 000 kg/h (0...2570 lb/min)
-
Messstofftemperaturbereich
Tantal: –50...+150 °C (–58...+302 °F)
Zirkonium: –50...+205 °C (–58...+401 °F) -
Max. Prozessdruck
PN 40, Class 300, 20K
-
Messstoffberührende Materialien
Messrohr: Tantal 2,5W; 702 (UNS R60702)
Anschluss: Tantal; 702 (UNS R60702)
Anwendungsgebiet
Der hochgenaue Promass H ist prädestiniert für Anwendungen, die maximale Korrosionsbeständigkeit voraussetzen, und gewährleistet optimale Sicherheit bei aggressiven Chemikalien. Mit seinem innovativen Getrenntmessumformer bietet Promass H 500 maximale Installationsflexibilität und Bedienungssicherheit in anspruchsvollen Umgebungsbedingungen. Heartbeat Technology garantiert jederzeit Prozesssicherheit.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Hochgenaue Messung von Flüssigkeiten und Gasen in Anwendungen mit höchster Korrosionsbeständigkeit.
Geräteeigenschaften
Messrohr aus Tantal und Zirkonium
Nennweite: DN 8...50 (3/8...2")
Messstofftemperatur bis +205 °C (+401 °F)

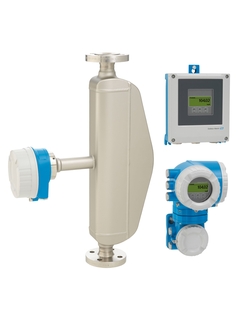

Getrenntausführung mit bis zu 4 Ein-/Ausgängen
Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
Standardkabel zwischen Messaufnehmer und -umformer
Vorteile
Max. Sicherheit bei chemisch aggressiven Medien – korrosionsbeständige mediumsberührende Teile
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse
Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität
Verifikation ohne Ausbau – Heartbeat Technology
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
248 Dokumente
-
-
Technische Information (TI)
Proline Promass H 500
Coriolis-Durchflussmessgerät
EN DE 01/08/202216/09/201915/07/201901/11/201801/06/2018Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
11.2 MB
Dateiname:
TI01283DDE_0722-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500
Coriolis-Durchflussmessgerät Modbus RS485
EN DE 01/08/202201/09/201902/10/201701/08/2016Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
9.2 MB
Dateiname:
BA01541DDE_0422-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500 PROFINET Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 16/09/201915/07/201902/10/2017Sprache:
Deutsch
Version:
16/09/2019
Dateigröße:
11.9 MB
Dateiname:
BA01762DDE_0319.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500 EtherNet/IP Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 02/10/2017Sprache:
Deutsch
Version:
02/10/2017
Dateigröße:
9.7 MB
Dateiname:
BA01751DDE_0117.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500 PROFIBUS DP Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 01/06/2018Sprache:
Deutsch
Version:
01/06/2018
Dateigröße:
8.3 MB
Dateiname:
BA01874DDE_0118.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500
Coriolis-Durchflussmessgerät HART
EN DE 01/08/202201/09/201902/10/201701/08/2016Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
9.8 MB
Dateiname:
BA01530DDE_0422-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500 PROFIBUS PA Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 01/11/201801/08/2016Sprache:
Deutsch
Version:
01/11/2018
Dateigröße:
8.5 MB
Dateiname:
BA01552DDE_0218.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass H 500 FOUNDATION Fieldbus Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 01/11/2016Sprache:
Deutsch
Version:
01/11/2016
Dateigröße:
8.2 MB
Dateiname:
BA01563DDE_0116.pdf
-
-
-
Geräteparameter (GP)
Proline Promass 500 EtherNet/IP Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 01/08/201802/10/2017Sprache:
Deutsch
Version:
01/08/2018
Dateigröße:
1.9 MB
Dateiname:
GP01120DDE_0218.pdf
-
-
-
Geräteparameter (GP)
Proline Promass 500
Coriolis-Durchflussmessgerät Modbus RS485
EN DE 01/08/202201/09/201901/12/201801/08/201802/10/2017Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
3.7 MB
Dateiname:
GP01062DDE_0622-00.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set Energieversorgung, 100-230VAC, Ex
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323007 -
-
Set Energieversorgung, 24VDC, Ex
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323008 -
-
Set Energ.vers.,100-230VAC/24VDC,Ex-frei
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323009 -
-
Set Hauptelek. Extender, 500 dig., Ex
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323012 -
-
Set Hauptelek.Extender,500 dig., Ex-frei
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323013 -
-
Set ISEM-Extender, 500 digital, Ex
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode3671323015 -
-
ISEM-Elektronikmodul, Promass 300/500
-
Elektronik
ZeichnungsnummerBestellcode33XPD0028- -
-
Set T-DAT, 100/300/400/500/500 digital
-
Speicher
ZeichnungsnummerBestellcode3971185788 -
-
I/O-Modul, Steckplatz 1, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode34XPD0037- -
-
Set Modulhalterung, 300/500, Ex
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode3771323010 -
-
Set ISEM-Flachbandkabel, 300/500
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671323005 -
-
Set ISEM-Flachbandkabel, 500 digital
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671323006 -
-
I/O-Modul, Steckplatz 2/3/4, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode35XPD0038- -
-
Set Klemmen Variante A, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323075 -
-
Anzeigemodul, 300/500/DKX001
-
Display
ZeichnungsnummerBestellcode50XPD0031- -
-
Set Klemmen Variante B, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323076 -
-
Set Klemmen Variante C, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571327819 -
-
Set Klemmen Variante A, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323077 -
-
Set Klemmen Variante B, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323078 -
-
Set Klemmen Variante C, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571327820 -
-
Set Anschlussprint, Promass 500, Ex
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode4471323268 -
-
Set Anschlussprint, Promass 500,Ex,-50oC
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode4471323269 -
-
Set Deckel, Schauglas, Alu, Ex-frei/Exde
-
Abdeckung
ZeichnungsnummerBestellcode2071323016 -
-
Set Deckel, Glas, Alu,-50oC,Ex-frei/Exde
-
Abdeckung
ZeichnungsnummerBestellcode2071323017 -
-
Set Deckel, Schauglas, Alu, Exd
-
Abdeckung
ZeichnungsnummerBestellcode2071323020 -
-
Set Deckel, Schauglas, Alu, -50oC, Exd
-
Abdeckung
ZeichnungsnummerBestellcode2071323021 -
-
Set Deckel, Schauglas, Guss, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2071323024 -
-
Set Deckel, Schauglas, Guss, -50oC, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2071323025 -
-
Set Deckeldichtung, Schauglas/Blind
-
Dichtung
ZeichnungsnummerBestellcode7071323026 -
-
Set Deckeldichtung,Schauglas/Blind,-50oC
-
Dichtung
ZeichnungsnummerBestellcode7071323027 -
-
Set Deckel, Elektronikraum, Alu, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323032 -
-
Set Deckel, Elektronikraum, Alu,-50oC,Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323033 -
-
Set Deckel, Elektronikraum, Guss, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323034 -
-
Set Deckel, Elektronikraum,Guss,-50oC,Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323035 -
-
Set Deckeldichtung, Elektronikraum, Ex
-
Dichtung
ZeichnungsnummerBestellcode7471323036 -
-
Set Deckeldicht.,Elektronikraum,-50oC,Ex
-
Dichtung
ZeichnungsnummerBestellcode7471323037 -
-
Set Deckel, Wandhalter, Alu, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2371323038 -
-
Set Deckel, Wandhalter, Alu, -50oC, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2371323039 -
-
Set Deckel, Wandhalter, Guss, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2371323040 -
-
Set Deckel, Wandhalter, Guss, -50oC, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2371323041 -
-
Set Deckeldichtung, Wandhalter, Ex
-
Dichtung
ZeichnungsnummerBestellcode7571323042 -
-
Set Deckeldicht., Wandhalter, -50oC, Ex
-
Dichtung
ZeichnungsnummerBestellcode7571323043 -
-
Set Deckel, Alu, 400, 500 digital
-
Abdeckung
ZeichnungsnummerBestellcode2071384170 -
-
Set Deckel, Polycarbonat
-
Abdeckung
ZeichnungsnummerBestellcode2071408508 -
-
Set 10 Deckeldicht., Alu,400,500 digital
-
Dichtung
ZeichnungsnummerBestellcode7071278078 -
-
Set 10 Deckeldichtungen, Polycarbonat
-
Dichtung
ZeichnungsnummerBestellcode7071278077 -
-
Set Deckel, getrennt, Alu
-
Abdeckung
ZeichnungsnummerBestellcode2471228796 -
-
Set Deckel, getrennt, Alu, -50oC
-
Abdeckung
ZeichnungsnummerBestellcode2471323050 -
-
Set Gehäusedichtungen, getrennt, Alu
-
Dichtung
ZeichnungsnummerBestellcode7371323051 -
-
Set Gehäusedicht., getrennt, Alu, -50oC
-
Dichtung
ZeichnungsnummerBestellcode7371323052 -
-
Set Deckel, getrennt, rostfrei 1.4301
-
Abdeckung
ZeichnungsnummerBestellcode2471323053 -
-
Set Deckel, getr., rostfrei 1.4301,-50oC
-
Abdeckung
ZeichnungsnummerBestellcode2471323054 -
-
