Mikrowellenschranke Empfänger
Soliwave FDR50

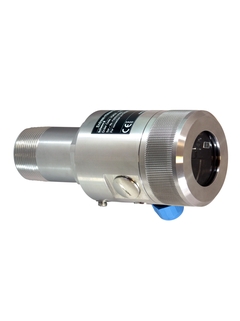

Soliwave FDR50 Empfänger Edelstahlgehäuse ©Endress+Hauser

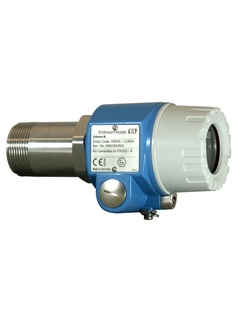

Soliwave FDR50 Empfänger Aluminiumgehäuse ©Endress+Hauser
  • Soliwave FDR50 Empfänger Edelstahlgehäuse
  • Soliwave FDR50 Empfänger Aluminiumgehäuse

Empfänger für berührungslose Grenzstanddetektion in Schüttgütern

Die Mikrowellenschranke Soliwave FDR50 nutzt ein berührungslos detektierendes Verfahren. Sie kann in Behältern, Rohrleitungen, Schächten oder an Freifallschächten montiert werden. Bei nicht metallischen Behältermaterialien ist eine Messung von außen möglich. Geeignet als Füllstandgrenzschalter für Schüttgüter aller Art oder für Stückgut zu Kontroll- und Zählzwecken. Der FDR50 wird zusammen mit dem Sender FQR50 verwendet.

Zusatzkomponenten

  • Vorteile

    • Sehr zuverlässige Messung durch einstellbare Empfindlichkeit und Signalisierung der Signalstärke am Empfänger

    • Mechanische Robustheit sichert Kosteneinsparungen über den gesamten Lebenszyklus: kein Verschleiß, lange Lebensdauer, wartungsfrei

    • Sichere...

  • Anwendungsgebiet

    Typische Schüttgüter sind: Holzspäne, Holzmehl, Gips, Zement, Asche, Papier- oder Kartonschnitzel, Kies, Sand, trockene Pulver allgemein, Säcke, Kisten.

    • Prozessanschlüsse: Gewinde

    • Umgebungstemperatur: -20 bis +70 °C

    • Messbereich: Max. 8 m oder 20 m (...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Mikrowellenschranke

  • Merkmal / Anwendung

    Mikrowellenempfänger

  • Umgebungstemperatur

    -20...+70°C

  • Prozesstemperatur

    bei Durchstrahlung von außen: beliebig

    bei Einbau: -20...+70°C

  • Prozessdruck absolut / max. Überlastdruck

    bei Durchstrahlung von außen: beliebig
    bei Einbau:
    0.8 bar abs ... 4,8 bar abs

  • Min. Mediumsdichte

    Schüttgewicht: >10 g/l

  • Prozessseitige Hauptmaterialien

    Bei Einbau: Aluminium, PTFE

    Oder: nicht prozessberührend

  • Prozessanschluss

    1-1/2" G + NPT
    oder Durchstrahlung / Montage außen, nicht Metallwand

  • Prozessanschluss hygienisch

    bei Durchstrahlung von außen

  • Kommunikation

    Transmitter: Relais, DPDT

  • Zertifikate / Abnahmen

    ATEX, IEC Ex

  • Optionen

    Flansch

  • Komponenten

    Emiter: FQR50
    Transmitter: FTR325

  • Nachfolger

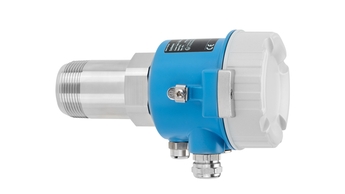

    Soliwave FDR57

  • Anwendungsgrenzen

    bei Durchstrahlung von außen
    Schüttgewicht <10g/l

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 1
    • Nr 1 Order code 52022365

      Elektronikeinsatz D-A1, FDR50

      Leiterplatte Empfänger. Auf Halteblech montiert. Ex-freier Bereich. Messbereich max. 8m. Verwendung: FDR50.

    • Nr 1 Order code 52022366

      Elektronikeinsatz D-A2, FDR50

      Leiterplatte Empfänger. Auf Halteblech montiert. Ex-freier Bereich. Messbereich max. 20m. Verwendung: FDR50.

    • Nr 1 Order code 52022367

      Elektronikeinsatz D-B1, FDR50

      Leiterplatte Empfänger. Auf Halteblech montiert. ATEX II 1/2D IP66 T102oC. Messbereich max. 8m. Verwendung: FDR50.

    • Nr 1 Order code 52022368

      Elektronikeinsatz D-B2, FDR50

      Leiterplatte Empfänger. Auf Halteblech montiert. ATEX II 1/2D IP66 T102oC. Messbereich max. 20m. Verwendung: FDR50.

    • Nr 1 Order code 71062118

      Elektronikeinsatz D-C1, FDR50

      Leiterplatte für Empfänger auf Halteblech montiert. ATEX II 1/2GD Ex ia IIC T4. Messbereich max. 8m. Verwendung: FDR50.

    • Nr 1 Order code 71062121

      Elektronikeinsatz D-C2, FDR50

      Leiterplatte für Empfänger auf Halteblech montiert. ATEX II 1/2GD Ex ia IIC T4. Messbereich max. 20m. Verwendung: FDR50.

    • Nr 1 Order code 71062123

      Elektronikeinsatz D-D1, FDR50

      Leiterplatte für Empfänger auf Halteblech montiert. IEC Ex 1/2GD Ex ia IIC T4. Messbereich max. 8m. Verwendung: FDR50.

    • Nr 1 Order code 71062124

      Elektronikeinsatz D-D2, FDR50

      Leiterplatte für Empfänger auf Halteblech montiert. IEC Ex 1/2GD Ex ia IIC T4. Messbereich max. 20m. Verwendung: FDR50.

    • Order code 52017501

      Montageschelle FQR5x/FDR5x, Aluminium

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 52017502

      Montageschelle FQR5x/FDR5x, Kunststoff

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006345

      Flansch DN40 PN6, Rp1-1/2, Alu

      Lochkreis: 100mm. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006346

      Flansch 1-1/2" 150lbs, NPT1-1/2, Alu

      Lochkreis: 98,6mm. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006348

      Flansch DN40 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006349

      Flansch 1-1/2" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006350

      Flansch DN50 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006351

      Flansch 2" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006352

      Flansch DN100 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71006353

      Flansch 4" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026443

      Einschweiss-Armatur DN50, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026444

      Einschweiss-Armatur DN80, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026445

      Einschweiss-Armatur DN100, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026446

      Einschweiss-Armatur DN50, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026447

      Einschweiss-Armatur DN80, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026448

      Einschweiss-Armatur DN100, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026449

      Flansch-Armatur DIN/EN DN50, 25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026450

      Flansch-Armatur DIN/EN DN80, 25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71026451

      Flansch-Armatur DIN/EN DN100,25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108383

      Flansch DN40 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108387

      Flansch 1-1/2" 150lbs,NPT1-1/2,316Ti,3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108388

      Flansch DN50 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108389

      Flansch 2" 150lbs, NPT1-1/2, 316Ti, 3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108390

      Flansch DN100 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71108391

      Flansch 4" 150lbs, NPT1-1/2, 316Ti, 3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113441

      HT-Adapter R1-1/2 + Rp1-1/2, 316Ti

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113449

      HT-Adapter NPT1-1/2, 316Ti

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113450

      Verlängerung 225mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113451

      Verlängerung 325mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113452

      Verlängerung 525mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113453

      Verlängerung 225mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113454

      Verlängerung 325mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71113455

      Verlängerung 525mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209097

      Schauglasplatte DN100, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209100

      Schauglasplatte DN80, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209101

      Schauglasplatte DN50, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209107

      Schauglasplatte DN100, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209111

      Schauglasplatte DN80, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209114

      Schauglasplatte DN50, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209115

      Schauglasplatte DN100, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209116

      Schauglasplatte DN80, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209118

      Schauglasplatte DN50, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209119

      Schauglasplatte DN100, 6bar, 200oC

      Montage auf Schraubarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209121

      Schauglasplatte DN80, 6bar, 200oC

      Montage auf Schraubarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Order code 71209122

      Schauglasplatte DN50, 6bar, 200oC

      Montage auf Schraubarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  • Nachfolger

    • Soliwave FDR57

      Stoßen berührende Verfahren an ihre Grenzen, kann der Soliwave eine Lösung sein. Der FDR57 zeigt Grenzstände und Massenströme an, löst Positionierungs- sowie Zählaufgaben und misst berührungslos.
