Spezifikation im Überblick
-
Genauigkeit
RTD Klasse A nach IEC 60751
TC Klasse 1 nach EN 60584 -
Ansprechzeit
abhängig vom Aufbau
-
Max. Prozessdruck (statisch)
abhängig vom Schutzrohr
-
Arbeitsbereich
PT100:
-50…500 °C
(-58...932 °F)
TC:
max. 1.100 °C
(max. 2.012 °F) -
Max. Eintauchlänge auf Anfrage
Nicht definiert
Anwendungsgebiet

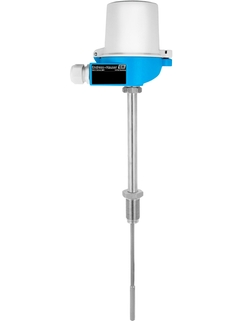

Das flexibel konfigurierbare und robuste Thermometer ist speziell für Anwendungen in der Öl & Gasindustrie, aber auch für fast alle anderen Industriezweige, bestens geeignet. Ein optionaler Kopftransmitter, mit allen gängigen Kommunikations-Protokollen, führt zu einer Erhöhung der Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren. Das Thermometer kann entweder mit Widerstand (RTD)- oder Thermoelement (TC)-Messeinsatz ausgewählt werden.
Modulares Thermometer für die Öl & Gasindustrie, universell einsetzbar:
Geeignet für den Einbau in bereits vorhandene Schutzrohre
Messbereich: Widerstands-Messeinsatz (RTD) –50 bis +500 °C (–58 bis +932 °F), Thermoelement (TC): –40 bis +1 100 °C (–40 bis +2 012 °F)
Schutzart bis IP68
Vorteile
Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen
-
Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia)
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl

-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
Technische Information (TI)
MLTTS00 Technische Information
Modulares Thermometer für die Öl & Gasindustrie, wahlweise mit RTD- oder TC-Messeinsatz
EN DE 07/03/2014Sprache:
Deutsch
Version:
07/03/2014
Dateigröße:
1.2 MB
Dateiname:
TI01143Tde_0114.pdf
-
-
-
Sonderdokumentation (SD)
Device viewer
Technical documentation in other languages
Sprache:
Englisch
Version:
14/07/2021
Dateigröße:
478.5 KB
Dateiname:
SD02429R09EN_0121.pdf
-
-
-
EU Erklärung
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN DE 20/12/2021Sprache:
Englisch
Version:
20/12/2021
Dateigröße:
156 KB
Dateiname:
EC_00568_02.21.pdf
-
