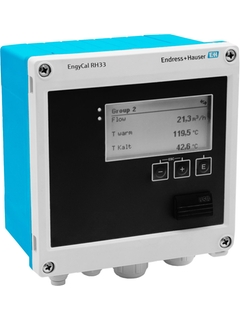

Produktfoto Eichfähiger Wärmezähler EngyCal RH33

EngyCal RH33
Wärmezähler

Eichfähiger Wärmemengenzähler zur Erfassung der Wärmemengen von Flüssigkeiten

RH33

Vergleich

Spezifikation im Überblick

Eingang

1x Puls/Analog
2x RTD/Analog
Messumformer-Speisung 24V DC (+/-16%)
Ausgang

1x 4...20mA
2x digital (Open Collector)
Anzeige

160 x 80 Dot-Matrix LCD mit weißer Hinterleuchtung
Farbumschlag auf rot im Alarmfall
aktive Anzeige- fläche 70 x 34 mm
Berechnungen

Wärmemenge und
Wärmemengendifferenz

Alle Spezifikationen anzeigen

Anwendungsgebiet

Der Wärme- und Kältezähler EngyCal RH33 wird zur Wärme- und Kältemessung in Anlagen mit flüssigen Energieträgern eingesetzt.
Berechnung der thermischen Energie von Flüssigkeiten entsprechend EN1434. Temperatur-Sensor-Matching im Gerät mit kalibrierten Temperatursensoren.
Optionale Eichzulassung und bidirektionale Messung, beispielsweise beim Laden/Entladen eines Wärmespeichers.
Mit Hilfe der als Zubehör lieferbaren Software können Potenziale für Kostensenkungen aufgezeigt werden.

Erfassen und Abrechnen der Wärme- und Kältemengen in:

Heizkreisläufen
Kühlkreisläufen
Kombinierten Heiz- und Kühlkreisläufen

Typische Einsatzgebiete in Industrie, Fernwärmenetzen und Gebäudeautomation.

Vorteile

Energiekosten sparen durch Transparenz und Verbrauchserfassung
Kalibrierte, elektronisch gepaarte Temperaturfühler gewährleisten höchste Genauigkeit und ermöglichen den Austausch einzelner Temperatursensoren auch bei geeichten Geräten im Feld (ohne Nacheichung!)
Tarifzähler für bedarfsgerechte Abrechnung
Detaillierte Datenspeicherung von Momentan- und Zählerwerten sowie von Fehlermeldungen, Grenzwertverletzungen und Bedienparameteränderungen
Standardmäßig geeignet zum Anschluss und zur Versorgung aller gängigen Volumendurchflussgeber und Temperaturmessstellen
Fernauslesung über Ethernet und Feldbusse
Geprüfte und zertifizierte Zuverlässigkeit und Genauigkeit

Erfolgsstorys

Kornstaubexplosionen von Getreide in Lagertanks und Silos verhindern

So trägt die Erstellung von Temperaturprofilen zu einer höheren Anlagensicherheit und Produktqualität in Schüttguttanks und Silos für die Lagerung von Lebensmitteln bei.
Die ganze Geschichte
Energieeffiziente Nahrungsmittelproduktion

Energiestudie bei Le Patron zeigt Einsparpotentiale auf
Die ganze Geschichte
Sichere Druckluftversorgung

Endress+Hauser (Schweiz) AG unterstützt Kunden bei der Optimierung der Verfügbarkeit und Leistungsfähigkeit ihrer Druckluftanlagen.
Die ganze Geschichte
Ziel erreicht - bei Wander AG

Die Firma Wander AG geht auch beim Abwasser auf Nummer Sicher. Kontinuierliche Abwasserkontrolle erhöht Sicherheit und Transparenz
Die ganze Geschichte

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl
