Spezifikation im Überblick
-
Max. Messabweichung
Massefluss: ±0.5%
-
Messbereich
0 to 150 kg/min (0 to 330 lb/min)
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F)
-
Max. Prozessdruck
350 bar (5080 psi)
-
Messstoffberührende Materialien
Messrohr: 1.4435 (316L)
Anschluss: 1.4404 (316)
Anwendungsgebiet

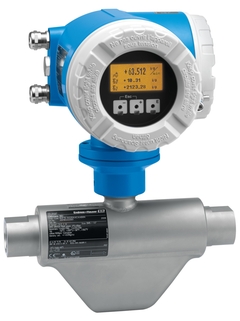

CNGmass DCI wurde speziell für die Betankung mit umweltfreundlichem Erdgas (CNG) entwickelt. Das abgegebene Erdgasvolumen kann genau gemessen und direkt vor Ort angezeigt werden. Das Gerät kann von außen per „Touch Control“ bedient werden und somit auch während Wartungsarbeiten. Für den optimalen Datenaustausch steht eine Modbus-Schnittstelle zur Verfügung.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Genaue Messung von komprimiertem Erdgas (CNG) unter hohem Druck in Betankungsanwendungen.
Geräteeigenschaften
Durchflussraten bis 150 kg/min (330 lb/min)
Prozessdruck bis 350 bar (5080 psi)
Berstscheibe vorhanden
Robustes, ultrakompaktes Messumformergehäuse
Impulsausgang und Modbus RS485
Messumformer für den Eichbetrieb
Vorteile
Hervorragende Betriebssicherheit – zuverlässig auch unter extremen Prozessbedingungen
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Hohe Flexibilität bei Systemintegration – breites Spektrum an Kommunikationsschnittstellen
Schnelle Inbetriebnahme – vorkonfigurierte Geräte
Automatische Datenwiederherstellung im Servicefall
